ダイヤルゲージ

ダイヤルゲージとは

ダイヤルゲージ（Dial Gauge）は、測定子（プローブ）の移動量を、文字盤（ダイヤル）の指針の回転によって拡大表示し、寸法差や振れを読み取る精密な比較測定器です。
これは、物の寸法そのもの（絶対値）を測るノギスやマイクロメーターとは異なり、基準となる長さからの「差」を高い精度で測ることを主な目的としています。

ダイヤルゲージの主な用途

ダイヤルゲージは、主に以下の用途で高い精度を発揮します。

・寸法差の測定：
基準ゲージブロックやマスターワークを基準として、別のワークとの寸法誤差を測る。

・振れの測定：
回転体（シャフト、円盤など）の中心からのズレ（振れ）を測る。

・平行度・平面度の測定：
定盤などの基準面に対し、測定対象の表面がどれだけ平行または平坦かを測る。

■ダイヤルゲージの種類

標準ダイヤルゲージ：
特徴：文字盤が正面にあり、測定子が軸方向に動く最も一般的なタイプ。
主な使用目的：寸法差、一般的な振れ測定。

てこ式ダイヤルゲージ：
特徴：測定子がてこの原理で半径方向に動き、狭い場所や穴の内側の測定に特化。
主な使用目的：狭い部分や穴の内径、機械主軸の振れ。

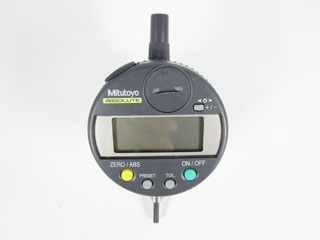

デジタルダイヤルゲージ：
特徴：アナログ文字盤の代わりにLCD画面を持ち、数値を直接表示。
主な使用目的：多機能でデータ管理が容易。高精度測定、データ収集、公差判定。

■ダイヤルゲージの代表的なメーカー

ミツトヨなど。

■ダイヤルゲージの価格

廉価版 / ホビー用…2,000円 ～ 5,000円程度
標準・汎用型…6,000円 ～ 20,000円程度
高精度・デジタル型…25,000円 ～ 100,000円超

■商品リスト

ダイヤルゲージの商品リストです
